1、主要组成元件与功能

2、技术参数

输入电压： AC三相四线220V ±10%

输出交流电流值：单相0~5000A

测量精度：0.5级

开断时间测量：0.001~999.999秒（瞬断时间通过NI采集板卡进行波形显示分析开断时间）

输出时间：0.05S~10S任意可设（保证在熔断器无法开断的情下自动断开输出电流）

测温：8路

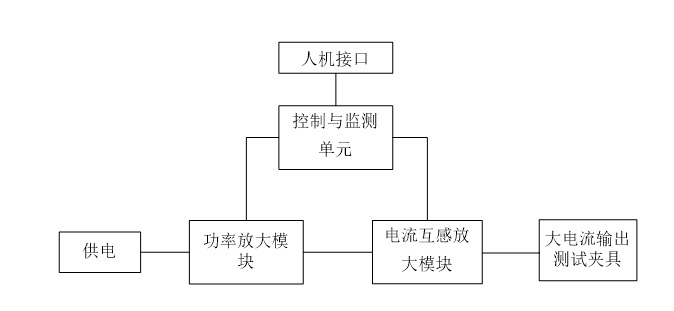

3、电气逻辑框图

4、大电流瞬间输出

    设置电流瞬时输出，一键到达设定值。全量程电流值一键设定能够输出，输出电流不会因为熔丝发热电阻变化而变小。

5、操作说明

参数设置：根据需要测试的熔断器规格，通过用户界面输入相应的测试参数，如电流大小、持续时间等。

开始测试：控制与监测单元根据设定参数调整功率放大模块，输出所需测试电流至被测熔断器，并实时监控电流和电压变化（波形采集记录）。

数据记录：在整个测试过程中，数据记录与分析系统自动记录相关数据。

结果分析：测试完成后，分析系统根据所记录的数据评估熔断器的性能指标，并将结果显示于用户界面上，同时生成详细的测试报告。

6、软件界面：（界面为3相做参考）

设备未启动输出的情况下，将熔断器安装在试验工位，打开设备按照标准设定测试电流和开断时间进行弧前时间-电流特性测试。

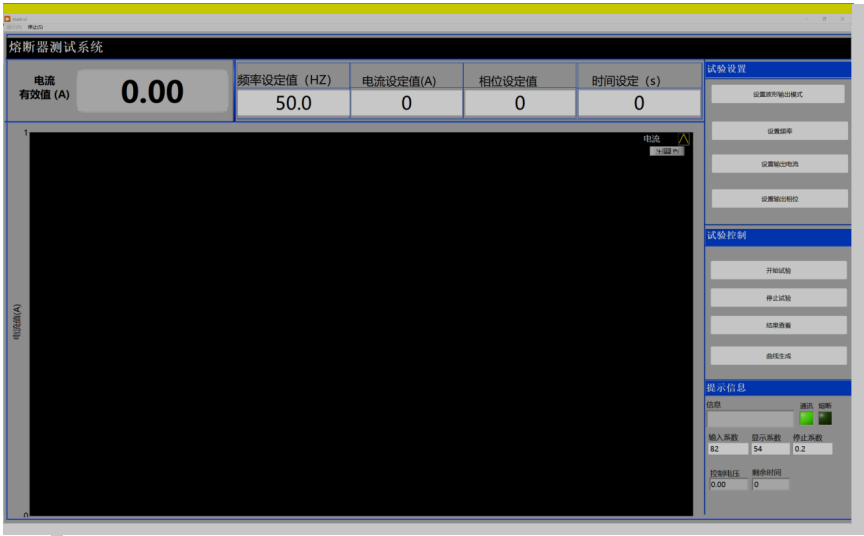

试验台界面：

1、 双击桌面图标，开软件。

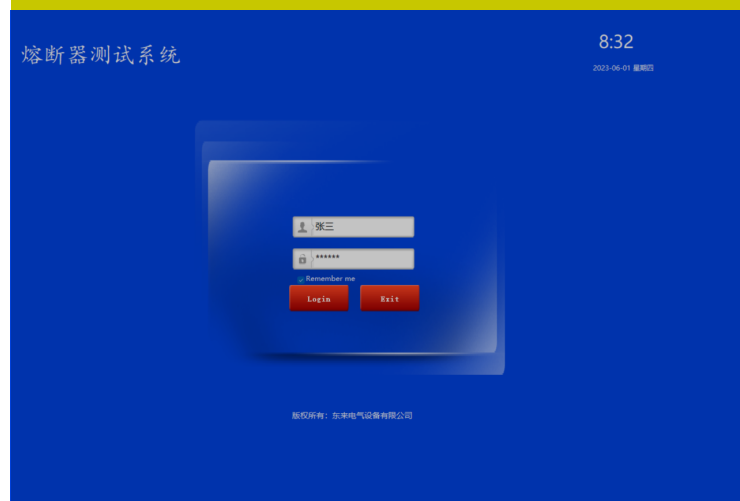

2、 登录界面，通过登录界面输入用户名和密码，进入测试界面。

3、 测试界面，点击测试界面，选在测试型号、输入试验编号、试验人员、试验单位等信息，进行测试。

初始化：

1） 点击“熔断试验自检”按钮，等待设备完成自检。

自动测试：

1） 选择待测试型号，确认测试参数是否正确。

2） 点击“自动模式-开始试验”，按提示步骤完成测试。

手动测试：

1） 点击“电流设定值”框，输入熔化电流值。根据熔化电流值对应的弧前时间，点击“时间设定”设置输出时间（设定值应大于标准对应的弧前时间值）。手动选择互感器挡位，看到互感器指示灯亮起。

2） 设定完成点击“开始试验”，电流可无损输出设定电流，熔丝断开输出自动停止；如果熔丝未断，则设定时间到达，自动停止输出。
